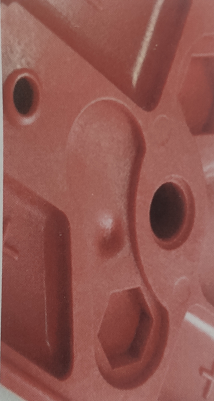

塑料制品廠在注塑產(chǎn)品出現(xiàn)尺寸差異的缺陷及解決方案分析，注塑塑料件缺陷的特征注塑過程中重量尺寸的變化超過了塑料模具、注塑機(jī)、塑料組合的生產(chǎn)能力。

可能出現(xiàn)問題的原因缺陷：

　　輸入射料缸內(nèi)的塑料不均。射料缸溫度或波動的范圍太大。注塑機(jī)容量太小。注塑壓力不穩(wěn)定。.螺桿復(fù)位不穩(wěn)定。運(yùn)作時(shí)間的變化、溶液黏度不一致。注射速度（流量控制）不穩(wěn)定。使用了不適合模具的塑料品種?？紤]模溫、注射壓力、速度、時(shí)間和保壓等對產(chǎn)品的影響。

解決方案：

　　(1).檢查有無充足的冷卻水流經(jīng)料斗喉以保持正確的溫度。

　　(2).檢查是否劣質(zhì)或松脫的熱電偶。

　　(3).檢查與溫度控制器一起使用的熱電偶是否屬于正確類型。

　　(4).檢查注塑機(jī)的注塑量和塑化能力，然后與實(shí)際注塑量和每小時(shí)的注塑料用量進(jìn)行比較。

　　(5).檢查是否每次運(yùn)作都有穩(wěn)定的熔融熱料。

　　(6).檢查回流防止閥有否泄露，若有需要就進(jìn)行更換。

　　(7).檢查是否錯(cuò)誤的進(jìn)料設(shè)定。

　    (8).保證螺桿在每次運(yùn)作復(fù)回位置都是穩(wěn)定的，即不多于0.4mm的變化。

　　(9).檢查運(yùn)作時(shí)間的不一致性。

　　(10).使用背壓。

　　(11).檢查液壓系統(tǒng)運(yùn)作是否正常，油溫是否過高或過低（25—60oC）。

　　(12).選擇適合模具的塑料品種（主要從縮率及機(jī)械強(qiáng)度考慮）。

　　(13).重新調(diào)整整個(gè)生產(chǎn)工藝。

注塑模具的定義

注塑模具的定義： 塑料注射成型所用的模具稱為注塑成型模具，簡稱注塑模。注塑模能一次成型外形復(fù)雜、尺寸精確高或帶有嵌件的塑料制品?！捌叻帜＞撸止に嚒?。對注塑加工來說，模具和注塑機(jī)一樣對成型品的質(zhì)量有很大的影響，甚至可以說模具比注塑機(jī)所起的作用更大；在注塑成型時(shí)如果對模具不充分了解

流道澆口的作用

①調(diào)節(jié)及控制料流速度，防止倒流。當(dāng)注射壓力消失后， 封鎖型腔，使尚未冷年固化的塑料不會倒流回分流道。②熔體經(jīng)過澆口時(shí)，會因剪切及擠壓而升溫，有利于熔體的填充型腔。③在多腔注塑模具中，當(dāng)分流道采用非平衡布置時(shí)，可以通過改變澆口的大小來控制進(jìn)料量，使各腔能在差不多相同的時(shí)間內(nèi)同時(shí)充滿，這稱為人工平衡進(jìn)料。

模具的斜滑塊抽芯機(jī)構(gòu)概念

當(dāng)規(guī)件的側(cè)回較況。所需的抽芯距離不大，但所需抽芯力較大時(shí)，可采用斜滑塊機(jī)構(gòu)進(jìn)行側(cè)向分型與抽芯，斜滑塊抽芯機(jī)構(gòu)的模具俗稱膠杯模，其特點(diǎn)是利用拉鉤的拉力和彈贊的推力驅(qū)動斜滑塊作斜向運(yùn)動.在塑件被推出脫模的同時(shí)由斜滑塊完成側(cè)向分型與抽芯動作。斜滑塊抽芯機(jī)構(gòu)通常用于外側(cè)抽芯，根據(jù)抽芯位置

塑料制品開裂在模具方面的原因是什么？

模具方面:（1）注塑加工廠家注塑模具頂出要平衡，如頂桿數(shù)量、截面積要足夠，脫模斜度要足夠，型腔面要有足夠光滑，這樣才防止由于外力導(dǎo)致頂出殘余應(yīng)力集中而開裂。（2）制件結(jié)構(gòu)不能太薄，過渡部分應(yīng)盡量采用圓弧過渡，避免尖角、倒角造成應(yīng)力集中。（3）盡量少用金屬嵌件，以防止嵌件與制件收縮率不同造成

PA6和PA66的區(qū)別是什么？

PA6和PA66的區(qū)別PA6的化學(xué)物理特性和PA66很相似，然而，它的熔點(diǎn)較低，而且工藝溫度范圍很寬。它的抗沖擊性和抗溶解性比PA66要好,但吸濕性也更強(qiáng)。因?yàn)樗芗脑S多品質(zhì)特性都要受到吸濕性的影響，因此使用PA6設(shè)計(jì)產(chǎn)品時(shí)要充分考慮到這一點(diǎn)。為了提高PA6的機(jī)械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是最常
